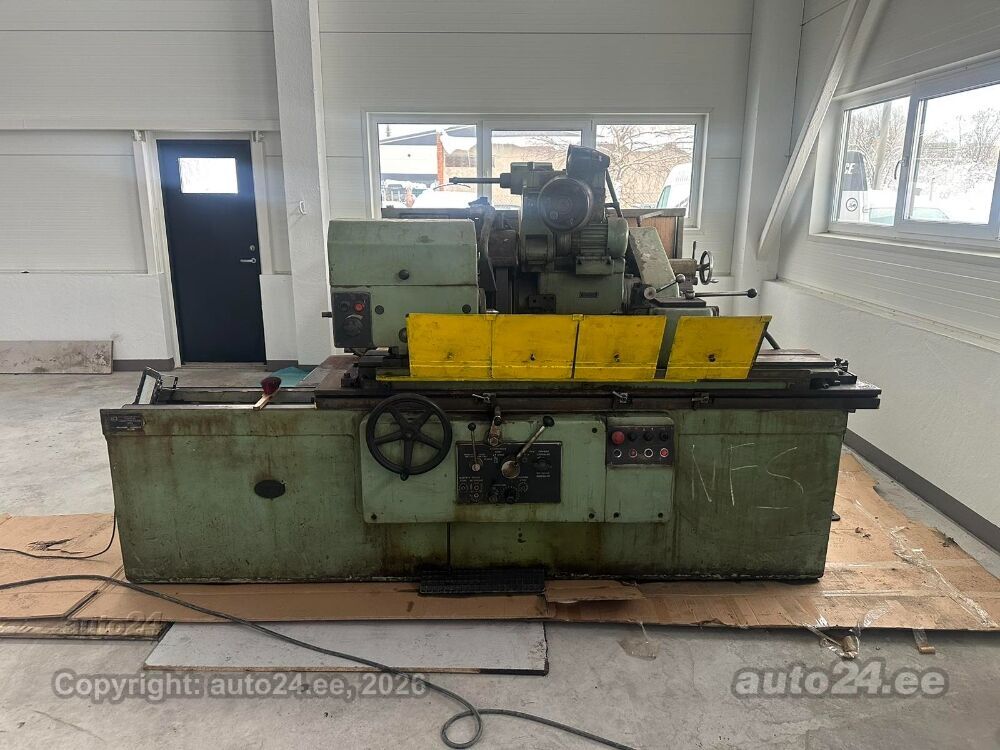

3132 станок круглошлифовальный универсальный полуавтоматПродажа

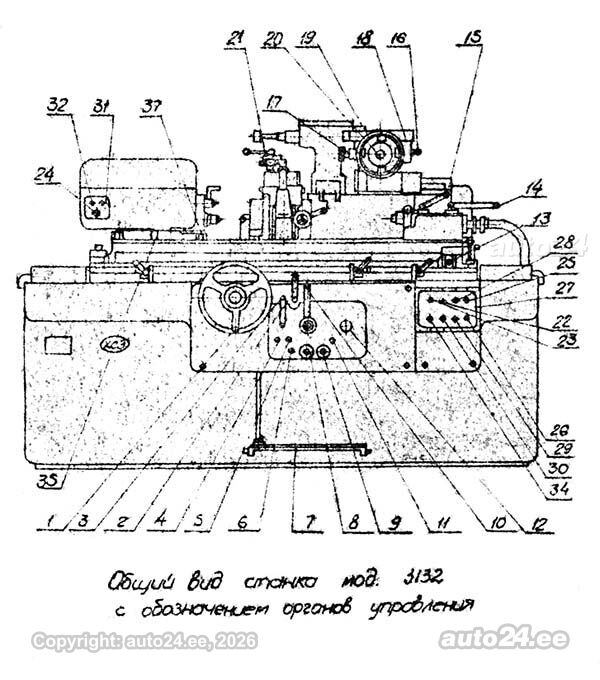

Общая компоновка и особенности конструкции полуавтомата 3132
Резервуары для масла и охлаждающей жидкости находятся внутри станины.

Шпиндель передней бабки установлен в двух многовкладышных гидродинамических подшипниках скольжения высокого класса точности специальной конструкции.

Конструкция передней бабки позволяет производить шлифование при вращающемся или неподвижном шпинделе и выполнять шлифовальные работы в патроне или в центрах. Скорость вращения изделия регулируется бесступенчато.

Задняя бабка имеет ручной и гидравлический отвод пиноли.

Шлифовальная бабка перемещается по роликовым направляющим подкладной плиты. Вращение шпинделя шлифовальной бабки осуществляется отдельным электродвигателем через клиноременную передачу.

Алмазная правка шлифовального круга производится настольным откидным прибором, установленным на корпусе задней бабки.

Охлаждение шлифовального круга и изделия производится жидкостью, подаваемой из специального резервуара в зону шлифования и правки. Очистка охлаждающей жидкости от шлама осуществляется с помощью фильтра-сепаратора.

Шероховатость обрабатываемой поверхности:

при наружном шлифовании не грубее — V9;
при внутреннем шлифовании — V8, при торцовом — V7;
при торцовом шлифовании — V7.
